浦而曼伸缩量尺
测量范围:200mm-2250mm。测量误差:1mm。

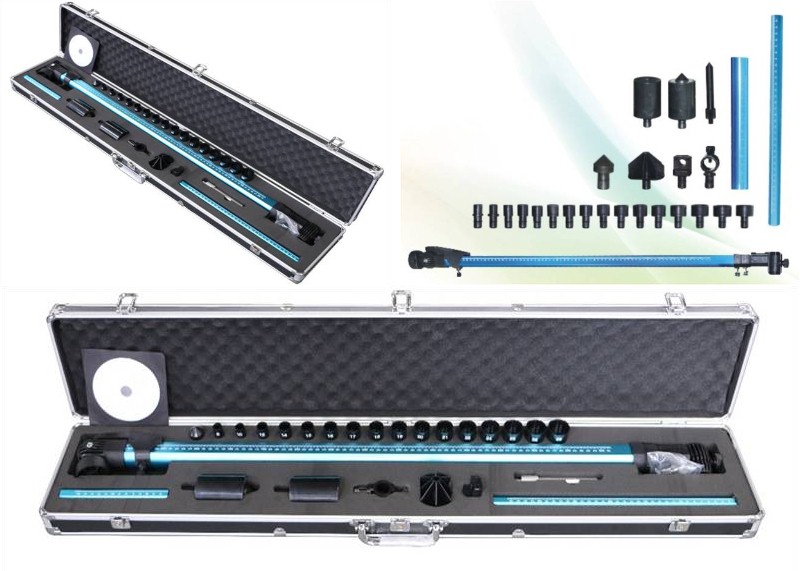

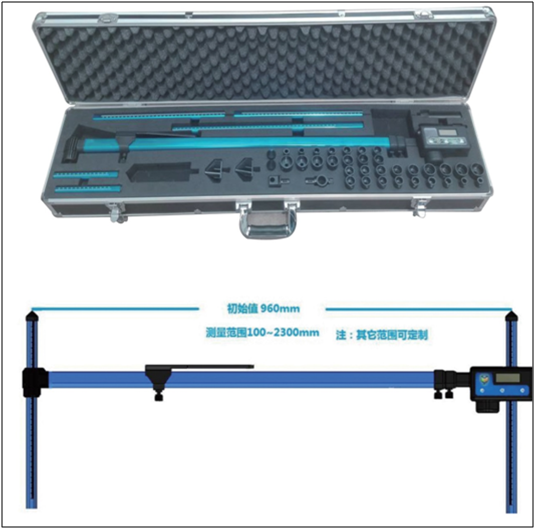

伸缩量尺包含测量主尺、测量标尺、螺纹探针、磁性探头、磁性探头加长座、三维转换接头、小定位探头、螺帽探头等。
设备组成及安装

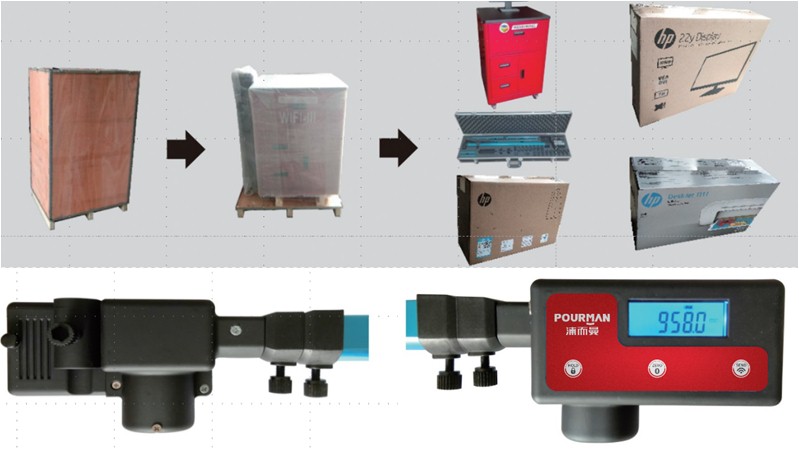

浦而曼电子车身测量系统由移动式机柜、电子伸缩测量尺、计算机、电子测量软件、打印机等组成。
打开包装,组装电脑。

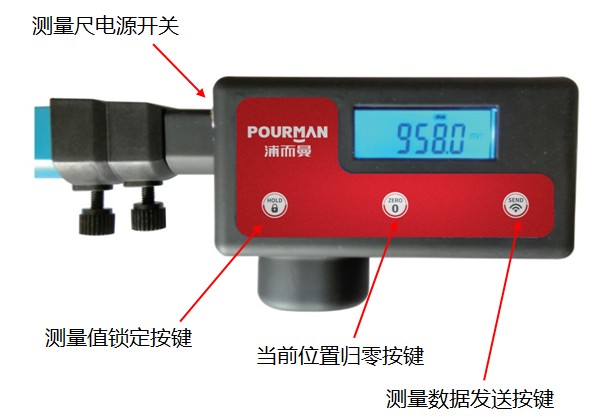

将电池放入电子测量尺后面的电池仓内(如配备充电电池,请先将电池充满电),单次按压电源开关键(ON/OFF),测量尺显示屏上会出现初始值和测量仪待机状态界面。
软件的使用

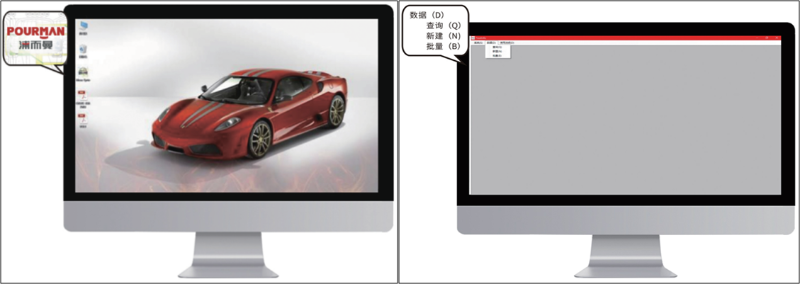

① 在电脑桌面上双击测量软件图标,运行测量应用程序。
② 进入测量软件,依次单击(数据)按钮—(查询)按钮图标。

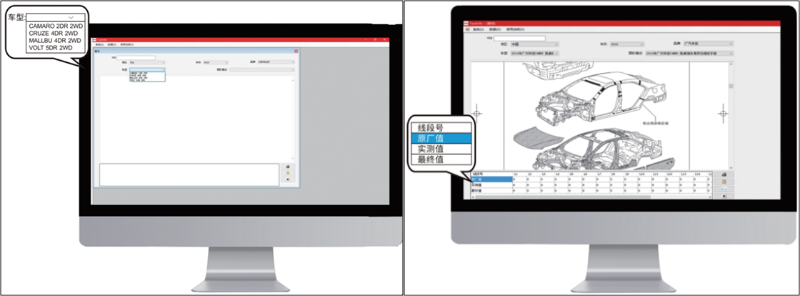

③ 进入查询界面,依次选择按钮图标:地区—年份—品牌—车型—图形描述。
④ 查找出车型相应数据文件。
⑤ 确定要检测或维修的区域,在数据文件中查找原始数据,并在数据表格中编辑线段号或名称,并录入车辆数据库中显示的原厂值。

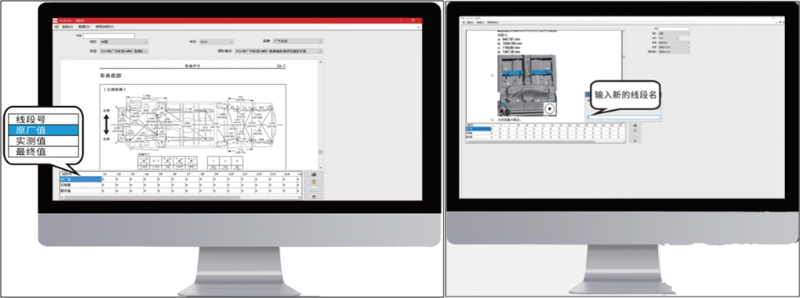

⑥ 更改线段号。
⑦ 录入原厂值。
⑧ 录入要检测部位尺寸的原厂值后,将鼠标移到实测值行中第一个空格,准备接收实测中,测量尺传输的数值。
量尺的使用
打开电子测量工具箱,取出电子测量主尺。
安装好电池,开机检查通讯是否正常(屏显OK状态,无线连接图标正常显示)。
根据之前在软件中确定的测量车身的点、螺丝、孔或边线,选择相应的探头,到车辆上进行测量。

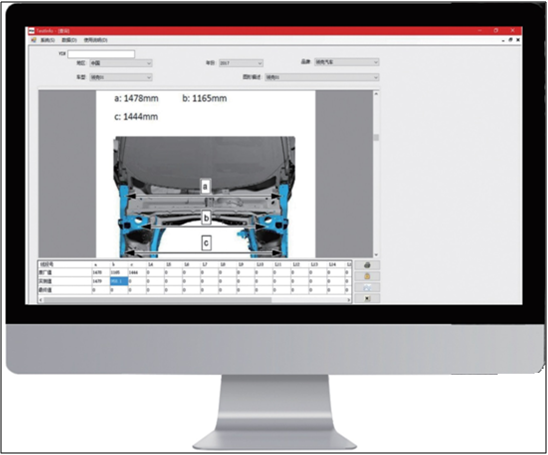

点按(发送键)测量的数据可以传输到计算机软件中。并自动跳转到下一个数据录入框。(传输数据的位置为当前状态下对应的激活表格方框)。
数据库文件打印输出
当鼠标移动到数据库显示区域时,屏幕会弹出保存、打印、缩小和放大图标,单击打印机图标就可以完成原厂数据文件的打印。

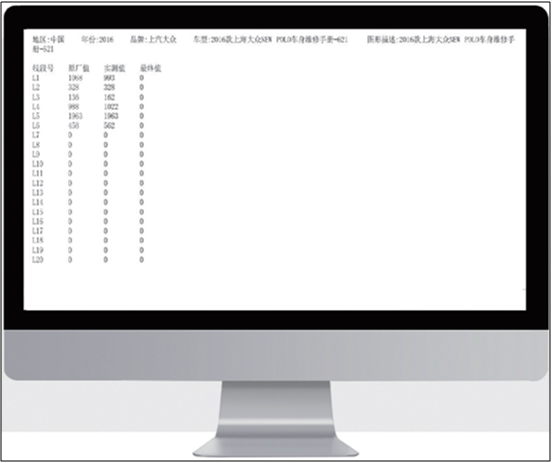

检测报告的打印输出
单击检测报告右侧的打印机按钮,即可完成检测报告的打印输出。
