汽车车身电子测量系统-车身测量-电子式测量-SPANESI

作者: 编辑: 来源: 发布日期: 2020.11.20
信息摘要:
车身测量在车身修理中是至关重要的,并且往往贯穿车身修理作业的全过程,一般分为作业前、作业中和竣工后三个阶段。作业前的检测,旨在判别车身损伤状…

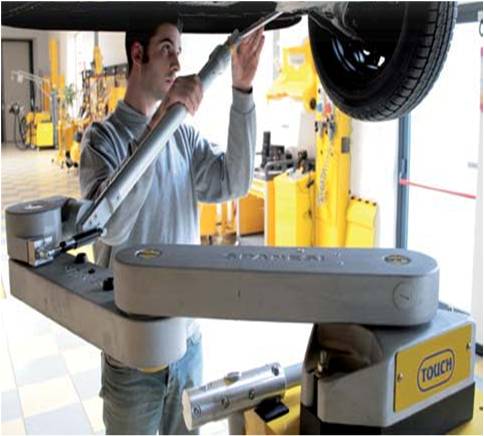

售后维修常见的电子测量系统有Car-o-liner、斯潘内锡等测量系统,使用自由臂电子测量头进行测量,自由臂由多节可以转动的关节性连接,每两个臂之间都可以在一个平面内360°转动,多节的转动能够实现空间三维移动,能够移动到任意位置,在自由臂关节连接处有角度位移传感器,会实现传输空间位置到计算机上,计算机能够据此得出测量点的三维数据。

initpintu_副本

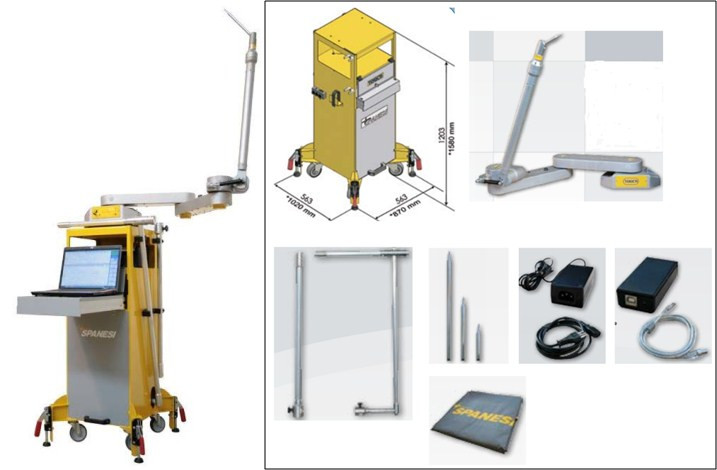

斯潘内锡电子测量系统由移动式机柜、测量臂、测量头、电子测量软件、计算机、蓝牙连接盒、遮布等组成。

图片4_副本


电子测量软件安装完成后,在屏幕上会显示两个快捷图标。

双击 SPANESI Test Touch 图标连接电脑蓝牙与测量臂。

前后左右上下移动测量臂,观察到界面中所有红色方块变绿即表示此位置测量臂传感器已激活。

双击 SPANESI SPA Touch图标,打开测量软件。




测量臂激活后,可以直接点击“文件”进入工单。

使滑尺的每个角度、关节活动,以激活滑尺。






① 测量点编号 ② 测量类型 ③ 测量功能选项 ④ 测量点示意图

⑤ 测量侧视图 ⑥ 车辆俯视图 ⑦ 打印 ⑧ 退出





车身装配点测量

(1)直接将测量探针移动到系统标示的装配点即可测量

(2)在测量点附近系统会发出提示音

(3)在测量点位置按下测量臂上黄色按钮进行测量

(4)系统会自动定位出测量点的空间位置,并与厂家原始数据对比,得到偏移误差。
